本产品配套电永磁吸盘使用,以ARM芯片为主要控制芯片。可以根据设定的充(退)强度和充(退)的控制时间,来控制IGBT导通和关断,以此来控制电控永磁吸盘的充磁和退磁的输出电流,从而达到充磁和退磁的效果。
详细描述
电永磁吸盘控制器是根据电永磁吸盘的工作原理而设计的,以微控制器ARM芯片为控制核心的机电设备。采用了超耐压的大功率输出器件,可靠的硬件保护和低微的功耗,保证了系统可以安全可靠的长时间运行。
电永磁控制系统只在充磁和退磁的0.1~2秒钟内使用电能,充磁或消磁成功后,电永磁铁与控制器完全断开,电永磁铁处于完全不带电状态。在吸附过程中不需要电能,由永磁吸力吸附导磁材料,避免了电控系统在突然断电或连接电缆损坏时磁力丧失而出现被吸物脱落的危险, 吸力不随时间的延长而衰减,有着很好的安全性。

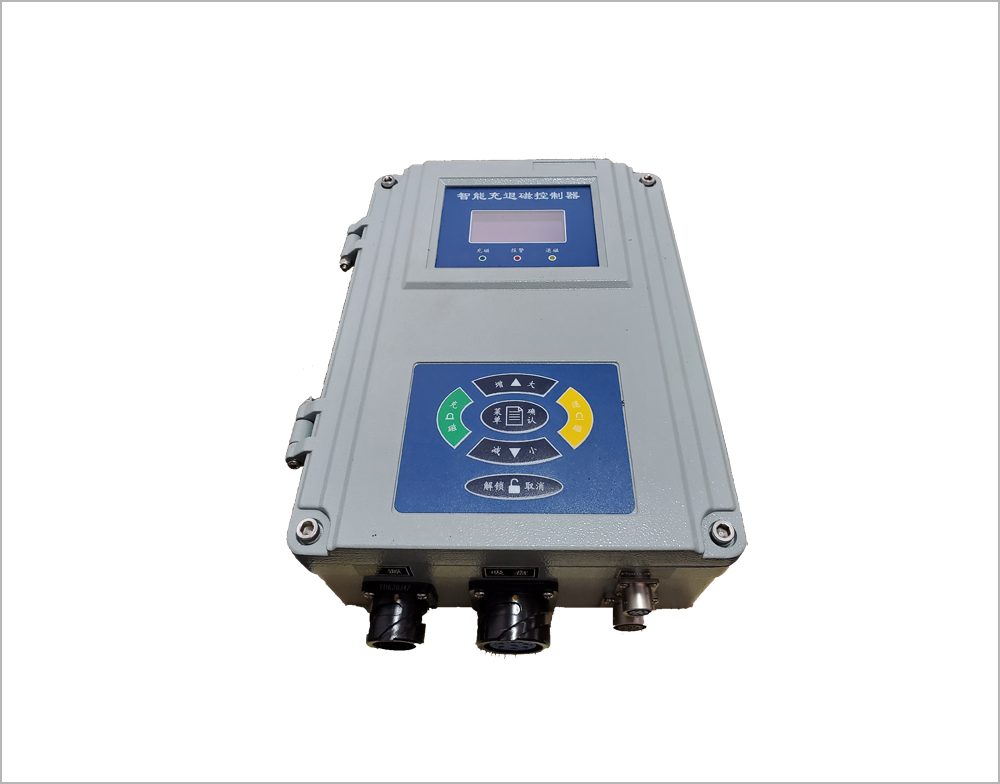

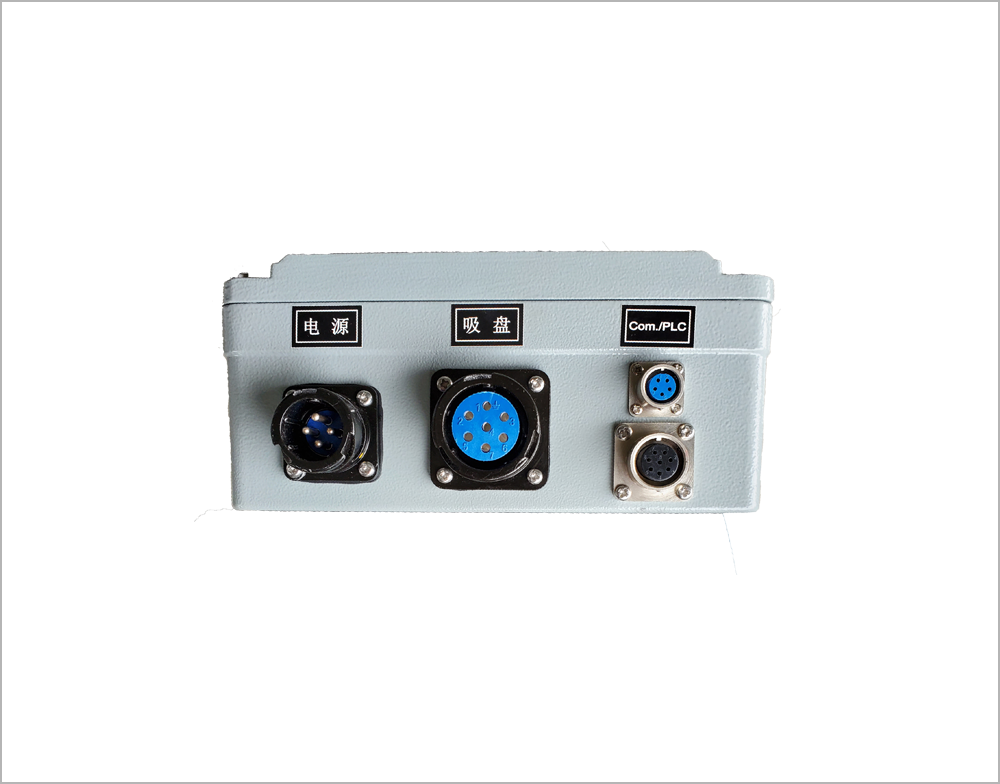

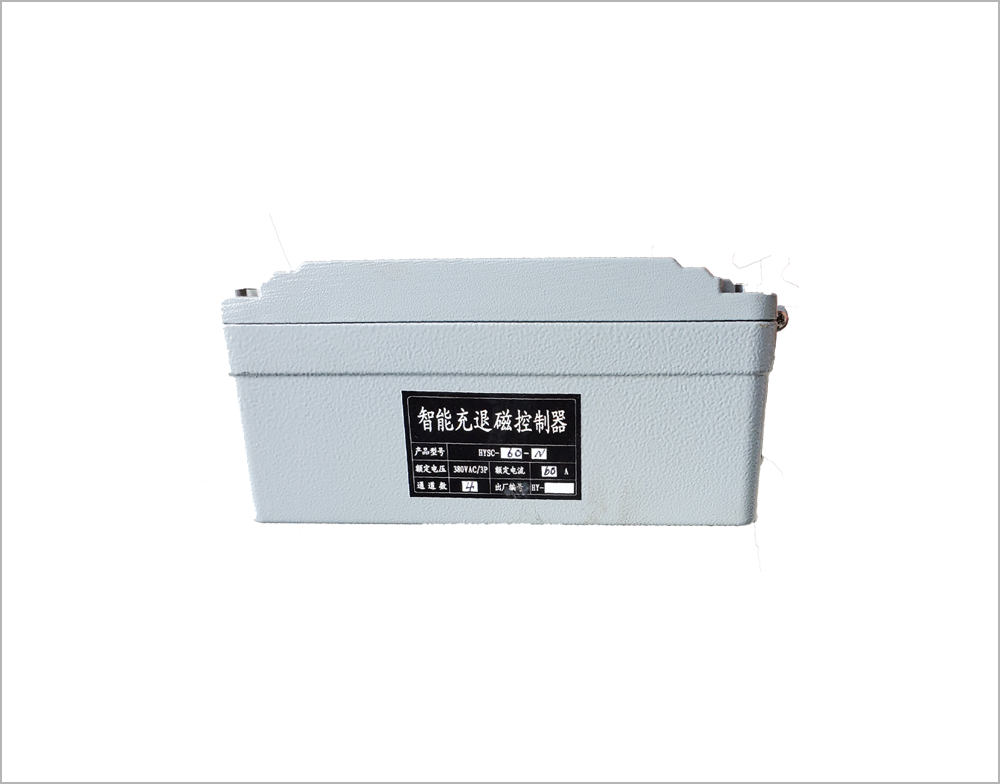

电永磁充退磁控制器主要由显示屏、操作面板、控制电路、电源接口、电永磁吸盘接口、通讯接口以及I/O控制接口等组成。
根据需要可以选配远程手操器
主要技术指标
额定输入电源电压:三相,相电压380VAC / 50Hz~60Hz
额定输出电流:60A
输出最大电流:70A
输出通道数:1-12路
输出最大电压:≥500V(当输入电源为380VAC时)
光耦隔离输入:充磁控制信号、退磁控制信号、解锁控制信号、16档充/退磁强度选择信号(PL型);
无源开关输出:采用继电器触点输出,触点容量:2A / 30VDC,具有异常报警信号、充磁成功状态信号、退磁成功状态信号。
充退磁强度控制范围:1~16级,
多路充退磁切换时间:≤0.25秒
充退磁时间:0.1~0.99秒
主要功能
1)充磁强度可调
充磁强度16级线性可调
2)退磁方式可设置
退磁具有反向和振荡退磁2种方式,通过控制器进行设置;
3)工作电压范围宽
控制器可在180VAC~420VAC范围内正常工作,可接入三相交流电源供电;
4)输出驱动能力强
当输入三相380VAC时,具有输出电压高达500V、电流60A的充、退磁驱动能力;
5)完善的安全保护功能
控制器内部具有过电流和过温度保护功能,另外还具有可选的电永磁吸盘内部磁感应强度检测报警功能,可通过解锁输入触点信号和充磁状态输出触点实现主轴联动;
6) 采用OLED显示屏设计,让操作更加直观方便
7)具有灵活的参数设置,可以根据不同的电永磁吸盘性能要求,修改充、退磁电流,充、退磁时间等参数,使之达到理想的充、退磁效果;
所有设置参数与运行状态均可通过主机OLED面板(中文菜单)实现监控;单个控制器可组成1-12个充退磁通道,可控制1-12个电永磁吸盘或单元,每个通道可设置为开启或关闭,通过退磁或消磁操作,能有效地消除工件表面剩磁;
8)设有多种控制接口,满足各种联机控制要求,
所有型号控制器均具有I/O控制(PLC)接口或Modbus RTU通讯控制接口。通过Modbus RTU通讯接口可实现多达64台控制器同步工作,完成电永磁吸盘的矩阵控制或联动控制,满足大型、特大型机械加工设备或机械生产流水线对吸盘的控制要求。
9)控制器采用防护等级为IP6的铸铝防水盒和航空连接器,具有良好的防水、防尘等功能。

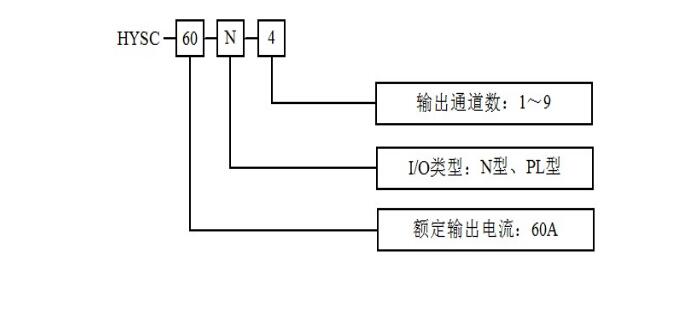

选型说明
