HYSC-15A电永磁吸盘控制器

主要技术指标

电永磁吸盘控制器(智能电永磁充退磁控制器)配套电控永磁吸盘使用，以ARM芯片为主要控制芯片。可以根据设定的充磁(退磁)强度和充磁(退磁)的控制时间，来控制IGBT导通和关断，以此来控制电控永磁吸盘的充磁和退磁的输出电流，从而达到充磁和退磁的效果。

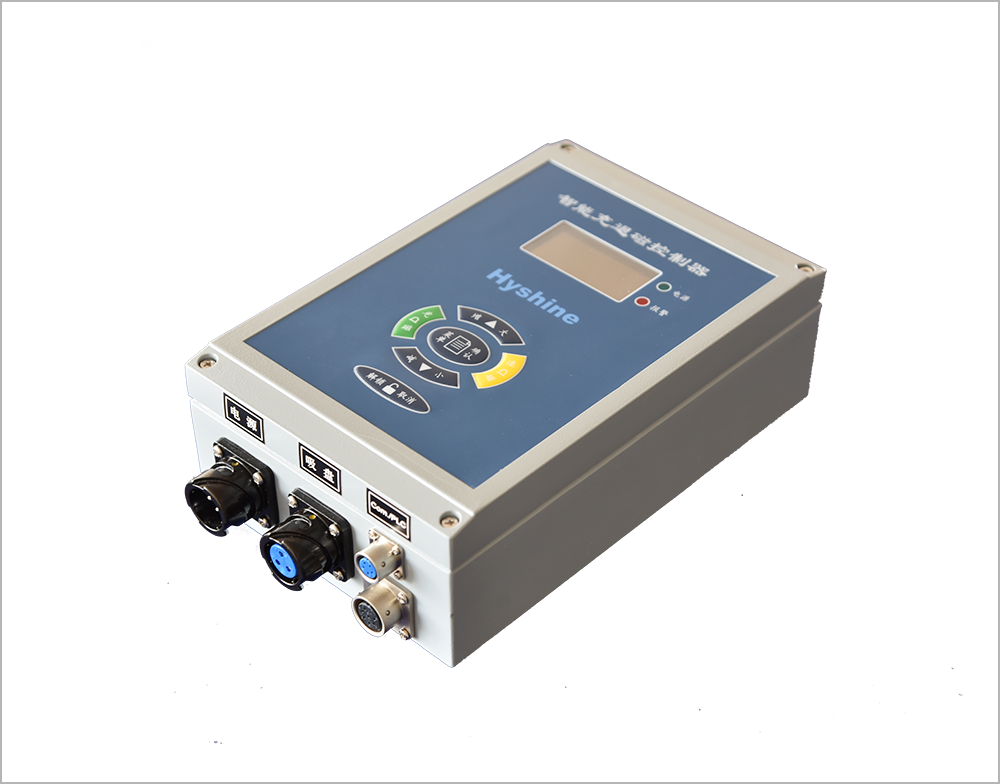

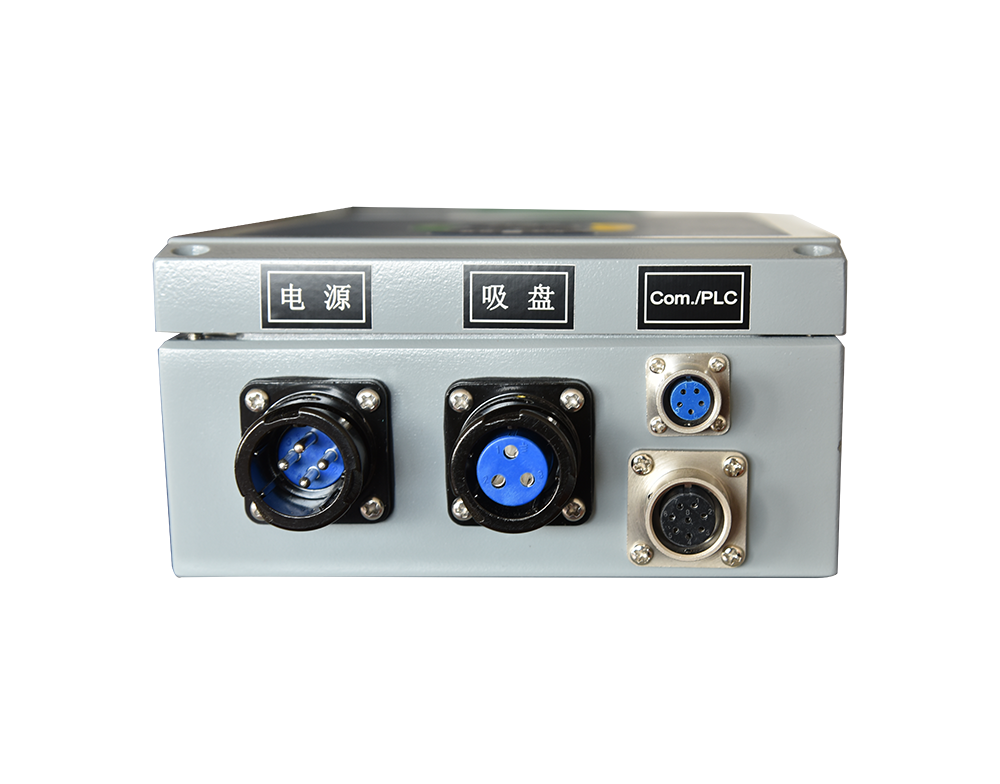

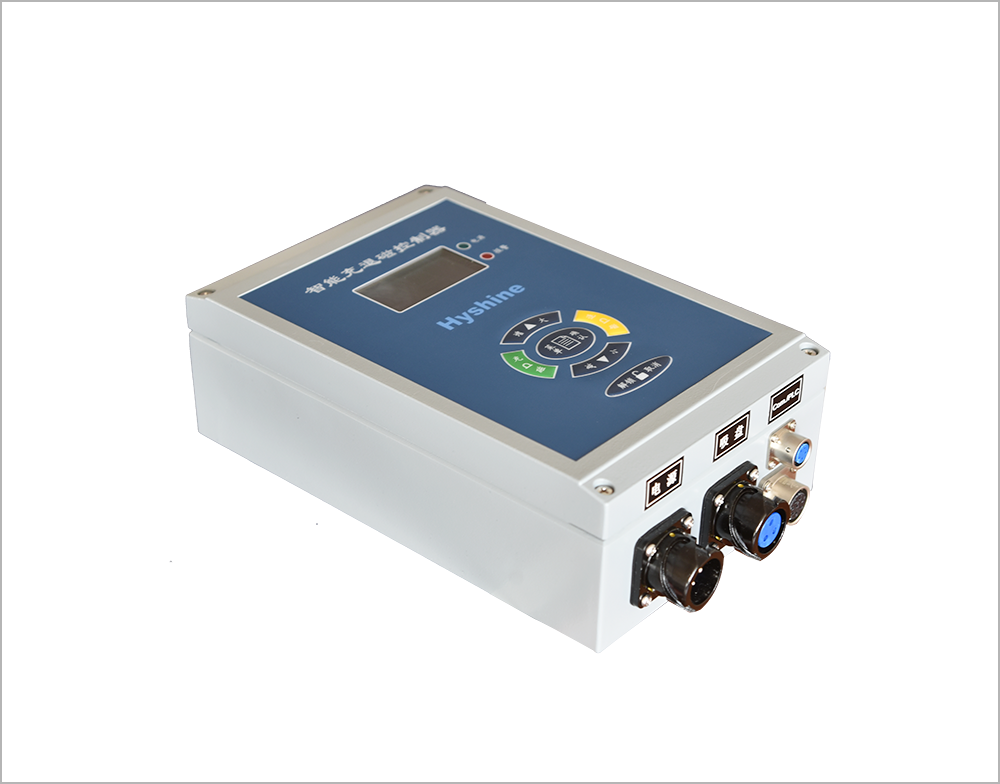

智能电永磁充退磁控制器主要包括控制板、控制盒、操作面板、显示屏、电源接口、电控永磁吸盘接口、手操作器接口、PLC控制器接口以及通讯接口等组成。　　

输入电源电压：三相，相电压380VAC/50Hz～60Hz

输出最大电流：15A(根据型号订货)

通道数：1-5路（根据型号订货）

输出最大电压：≥500V(当输入电源为380VAC时)

光耦隔离输入：充磁控制信号、退磁控制信号、解锁控制信号、16档充/退磁强度选择信号（PL型）；

无源开关输出：异常报警信号、充磁状态信号、退磁状态信号，触点容量：2A / 30VDC

充退磁强度控制范围：1～16级，每级充磁电流可设

多路充退磁切换时间：≤0.25秒

充退磁时间：0.1～0.99秒

主要功能

1)充磁强度可调

充磁强度16级线性可调，每级充磁电流可设;

2)退磁方式可设置

退磁具有反向和振荡退磁2种方式，通过控制器进行设置;

3)工作电压范围宽

控制器可在180VAC～420VAC范围内正常工作，可接入三相交流电源供电;

4)输出驱动能力强

当输入三相380VAC时，具有输出电压高达500V、电流30A(或60A、15A)的充、退磁驱动能力;

5)完善的安全保护功能

控制器内部具有过电流和过温度保护功能，另外还具有可选的电永磁吸盘内部磁感应强度检测报警功能，工件移位检测报警功能，可通过解锁输入触点信号和充磁状态输出触点实现主轴联动;

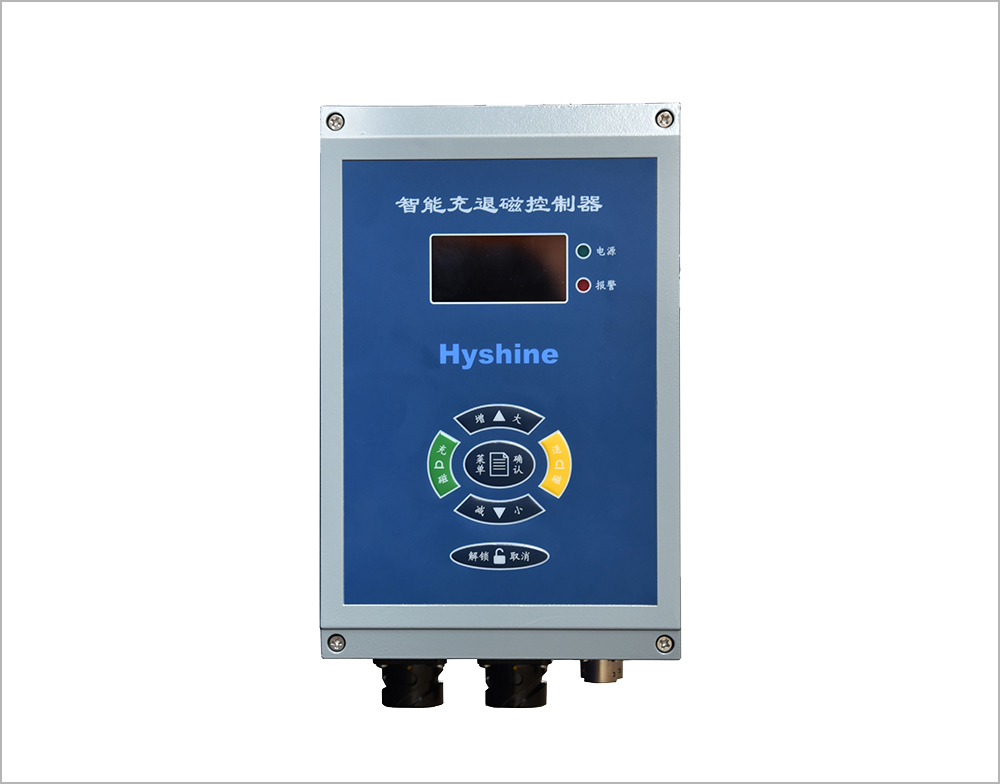

6)工作可靠、操作简单、OLED屏中文显示

所有设置参数与运行状态均可通过主机OLED面板(中文菜单)实现监控;磁盘分区可自由设定，单个控制器可组成1-个充退磁通道，可控制1-5个电永磁吸盘或单元，每个通道可设置为开启或关闭，通过退磁或消磁操作，能有效地消除工件表面剩磁;

7)设有多种控制接口，满足各种联机控制要求，

所有型号控制器均具有I/O控制(PLC)接口和Modbus RTU通讯控制接口。通过Modbus RTU通讯接口可实现多达64台控制器同步工作，完成256块电永磁吸盘的矩阵控制或联动控制，满足大型、特大型机械加工设备或机械生产流水线对吸盘的控制要求。
