脉宽调制高速电磁阀控制仪

脉冲调制高速电磁阀控制仪输出信号用于控制高速电磁阀,信号为脉冲调制信号,通过面板按键或外部控制信号改变脉冲占空比(S)和频率(脉冲频率由仪器根据频率与占空比关系自动给定或者固定为40Hz)。为实现不同的控制目的,也可根据不同的负载(电磁阀)调整输出电流大小和电流波形,使输出信号达到理想状态。
控制仪为面板嵌入式安装,整体便于嵌装固定在电柜门板上,控制仪具有本地和远程两种控制方式,本地控制即为面板按键调节,远程控制又分为(0~10)V模拟量控制和RS485通讯控制两种方式。
0510-85346989
产品详情
脉冲调制高速电磁阀控制仪输出信号用于控制高速电磁阀,信号为脉冲调制信号,通过面板按键或外部控制信号改变脉冲占空比(S)和频率(脉冲频率由仪器根据频率与占空比关系自动给定或者固定为40Hz)。为实现不同的控制目的,也可根据不同的负载(电磁阀)调整输出电流大小和电流波形,使输出信号达到理想状态。
控制仪为面板嵌入式安装,整体便于嵌装固定在电柜门板上,控制仪具有本地和远程两种控制方式,本地控制即为面板按键调节,远程控制又分为(0~10)V模拟量控制和RS485通讯控制两种方式。

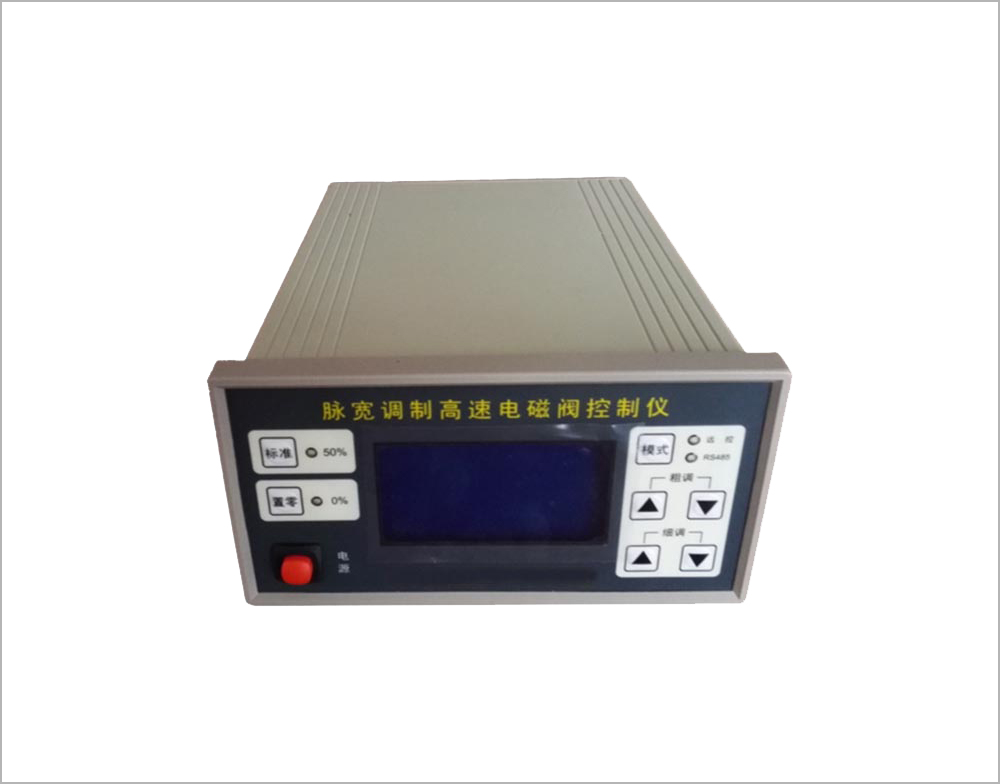

控制仪前面板上有液晶显示屏、控制模式按键、4个手动调节按键、置零输出按键、标准输出按键、电源开关等,显示屏上可同时显示:输出占空比(单位:%)、输出频率(单位:Hz)、占空比远程给定值(单位:V)或占空比远程给定值(单位:%)等信息。
主要性能指标:
1) 电源要求:220V交流电源
2 )输出PWM占空比调节范围:0~100%
占空比调节分辨率:0.1%,占空比控制精度:±0.5%
3) 输出PWM频率:F=160×S×(1-S)5%(Hz)或者固定40Hz,S为PWM占空比
4 ) 外部模拟量信号AI输入范围:0~10VDC,对应占空比S
AI < 1V,S=0%;
AI > 9V,S=100%;
AI=1V~9V,S=1%~99%
5) 模拟量信号AI输入阻抗:>40KΩ;采样精度:±0.5%
6) 模拟量输出信号AO:0~10VDC,对应占空比S=0~100%
7) 工作环境:室温条件
8) 外壳尺寸:160mm×80mm×200mm;安装开孔尺寸:152+1mm×76+1mm

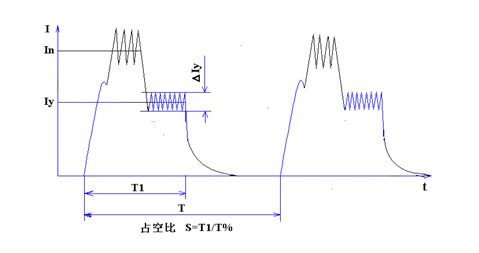

9) 输出电流波形如图所示
